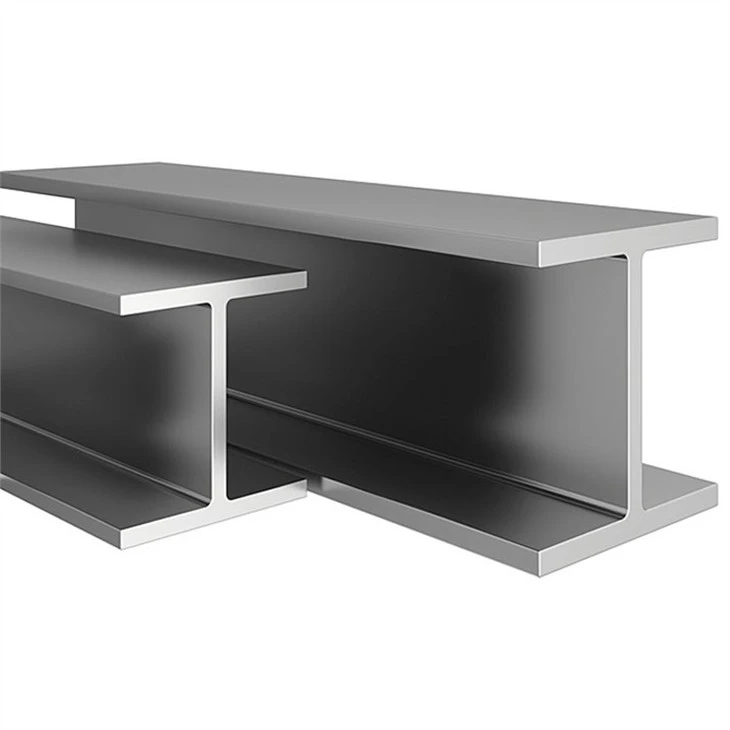

Hビーム

H スチールビーム HEA/HEB は、非常に一般的に使用されるタイプのスチールプロファイルです。「H」セクション、コンチネンタルビーム、または HEA/HEB とも呼ばれるビームは、複数の材料グレードで利用できます。最も一般的なのは、EN 10025 S275 および S355 です。 H セクションは I セクションに似ていますが、フランジが幅広になっています。

お問い合わせを送る

製品説明

HEA&HEBビームの例のサイズ

HEA ビームのサイズと機械的特性

HEAビームのサイズ					重量 (kg/m)	断面積（cm2）
b	h	a	e	r
ヘア100	96	5,0	8,0	12	16,7	21,24
ヘア120	114	5,0	8,0	12	19,9	25,34
ヘア140	133	5,5	8,5	12	24,7	31,42
ヘア160	152	6,0	9,0	15	30,4	38,77
ヘア180	171	6,0	9,5	15	35,5	45,25
ヒー200	190	6,5	10,0	18	42,3	53,83
ヒー220	210	7,0	11,0	18	50,5	64,34
ヒー240	230	7,5	12,0	21	60,3	76,84
ヒー260	250	7,5	12,5	24	68,2	86,82
ヒー280	270	8,0	13,0	24	76,4	97,26
ヒー300	290	8,5	14,0	27	88,3	112,5
ヒー300	310	9,0	15,5	27	97,6	124,4
ヒー300	330	9,5	16,5	27	105,0	133,5
ヒー300	350	10,0	17,5	27	112,0	142,8
ヒー300	390	11,0	19,0	27	125,0	159,0
ヒー300	440	11,5	21,0	27	140,0	178,0
ヒー300	490	12,0	23,0	27	155,0	197,5
ヒー300	540	12,5	24,0	27	166,0	211,8
ヒー300	590	13,0	25,0	27	178,0	226,5
ヒー300	640	13,5	26,0	27	190,0	241,6
ヒー300	690	14,5	27,0	27	204,0	260,5
ヒー300	790	15,0	28,0	30	224,0	285,8
ヒー300	890	16,0	30,0	30	252,0	320,5
ヒー300	990	16,5	31,0	30	272,0	346,8

HEB ビームのサイズと機械的特性

HEBビームサイズ					重量 (kg/m)	断面積（cm2）
b	h	a	e	r
ヘブ 100	100	6,0	10,0	12	20,4	26,04
ヘブ 120	120	6,5	11,0	12	26,7	34,01
ヘブ 140	140	7,0	12,0	12	33,7	42,96
ヘブ 160	160	8,0	13,0	15	42,6	54,25
ヘブ 180	180	8,5	14,0	15	51,2	65,25
ヘブ200	200	9,0	15,0	18	61,3	78,08
ヘブ 220	220	9,5	16,0	18	71,5	91,04
ヘブ 240	240	10,0	17,0	21	83,2	106,0
HEB 260	260	10,0	17,5	24	93,0	118,4
ヘブ 280	280	10,5	18,0	24	103,0	131,4
ヘブ300	300	11,0	19,0	27	117,0	149,1
ヘブ300	320	11,5	20,5	27	127,0	161,3
ヘブ300	340	12,0	21,5	27	134,0	170,9
ヘブ300	360	12,5	22,5	27	142,0	180,6
ヘブ300	400	13,5	24,0	27	155,0	197,8
ヘブ300	450	14,0	26,0	27	171,0	218,0
ヘブ300	500	14,5	28,0	27	187,0	238,6
ヘブ300	550	15,0	29,0	27	199,0	254,1
ヘブ300	600	15,5	30,0	27	212,0	270,0
ヘブ300	650	16,0	31,0	27	225,0	286,3
ヘブ300	700	17,0	32,0	27	241,0	306,4
ヘブ300	800	17,5	33,0	30	262,0	334,2
ヘブ300	900	18,5	35,0	30	291,0	371,3
ヘブ300	###	19,0	36,0	30	314,0	400,0

製品説明

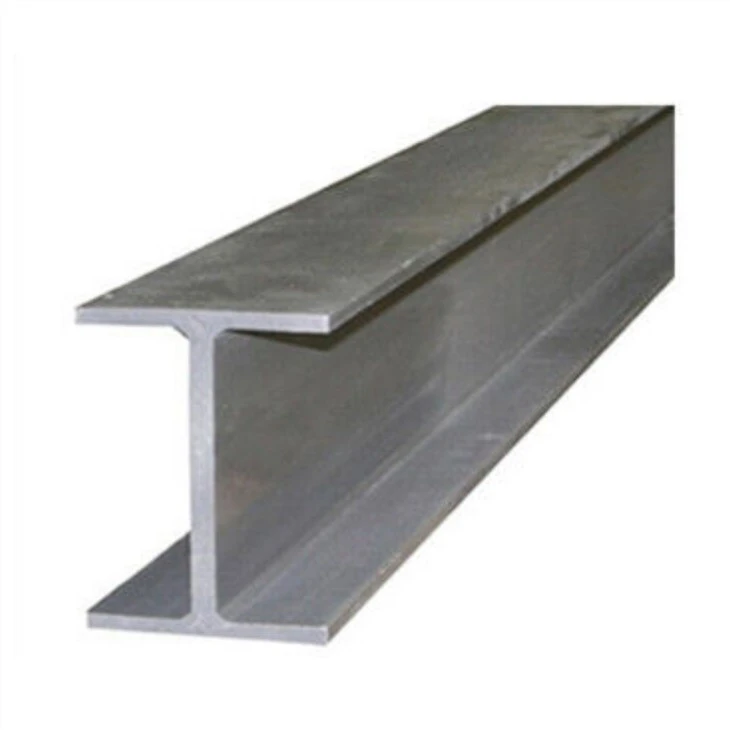

断面形状は、ラテン文字の大文字 H の経済的な断面プロファイルに似ており、ユニバーサルスチールビームとも呼ばれます。H 型鋼の断面には、通常、ウェブとフランジの 2 つの部分が含まれます。ウエストとエッジとして。

H ビームは広く使用されており、主に次の用途に使用されています。さまざまな大規模な産業プラントと近代的な高層ビル、特に地震活動が頻繁に発生し、高温の作業条件が発生する地域の産業プラント。大きな支持力と断面積を必要とする安定性が高くスパンが大きい大きな橋。重機; 高速道路; 船の骸骨; 私のサポート; 基礎処理とダム工学; さまざまな機械部品。
